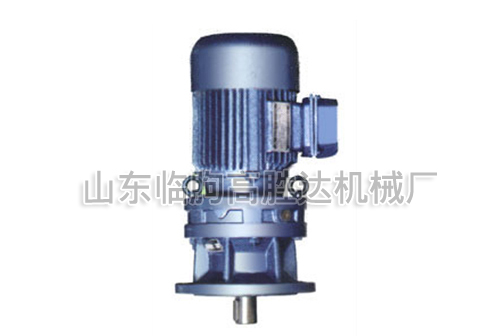

BLY擺線針輪減速機

產品名稱: BLY擺線針輪減速機
產品分類: 擺線針輪減速機
公司名稱: 山東臨朐高勝達機械廠
型號規格:
產品用途:
產品價格: 面議
添加時間: 2018-07-21
分享:

產品詳情

詢盤

擺線針輪減速機的特點
    擺線針輪減速機是采用擺線針齒嚙合的，少齒差行星傳動原理設計而成的一種新型傳動機械，已廣泛地應用到石油化工、建筑、冶金礦山、起重運輸、紡織印染、工程機械、食品加工、電子電視等各個領域，深受用戶的信賴和一致好評。
擺線針輪減速機有如下特點：
    1. 傳動比大：單級傳動比為9-87，雙級傳動比99-7569，多級串聯時傳動比可以更大；
    2. 傳動效率高：單級傳動效率均在90%以上；
    3. 結構緊湊、體積小、重量輕、高速軸和低速軸在同一軸線上，裝拆方便；
    4. 運轉平穩噪聲低，能承受過載和沖擊；
    5. 使用可靠壽命長。
BWEY雙級擺線針輪減速機
外形及安裝尺寸表

尺寸機型號	L1	I	I1	G	E	M	Dc	H	C	F	N	R	n×d	D	b	h	D1	b1	h1	A	B	D M
1812	388	70	25	169	145	195	230	281	150	290	330	22	4×15	45h6	14	48.5	15h6	5	17	330	見附表
2215	480	86	36	204	150	238	295	355	160	370	410	25	4×17	55h6	16	59	18h6	5	20	400
2715	543	94	36	139	275	335	360	435	200	380	430	30	4×21	70h6	20	74.5	18h6	5	20	463
2718	560	94	40	139	275	335	360	435	200	380	430	30	4×21	70h6	20	74.5	22h6	6	24.5	476
3018	589	100	40	146	320	380	374	470	220	420	470	30	4×21	80h6	22	85	22h6	6	24.5	506
3318	656	120	40	155	380	440	435	540	250	480	530	35	4×25	90h6	25	95	22h6	6	24.5	573
3322	702	120	60	155	380	440	435	540	250	480	530	35	6×25	90h6	25	95	30h6	8	33	601
3922	795	141	60	186	240 ×2	560	510	614	290	560	620	40	6×25	100h6	28	106	30h6	8	33	695
4527	884	150	56	230	250 ×2	600	580	706	325	630	690	45	6×30	110h6	28	116	35h6	10	38	760
5530	1106	202	65	324	330 ×2	810	710	883	420	800	880	50	6×32	130h6	32	137	40h6	12	43	968
6533	1515	330	82	485	420 ×2	1040	990	1163	540	1050	1160	60	6×45	180h6	45	190	45h6	14	48.5	1351
